外球面球轴承

日期：2017-05-09 / 人气： 2821

产品信息资料：

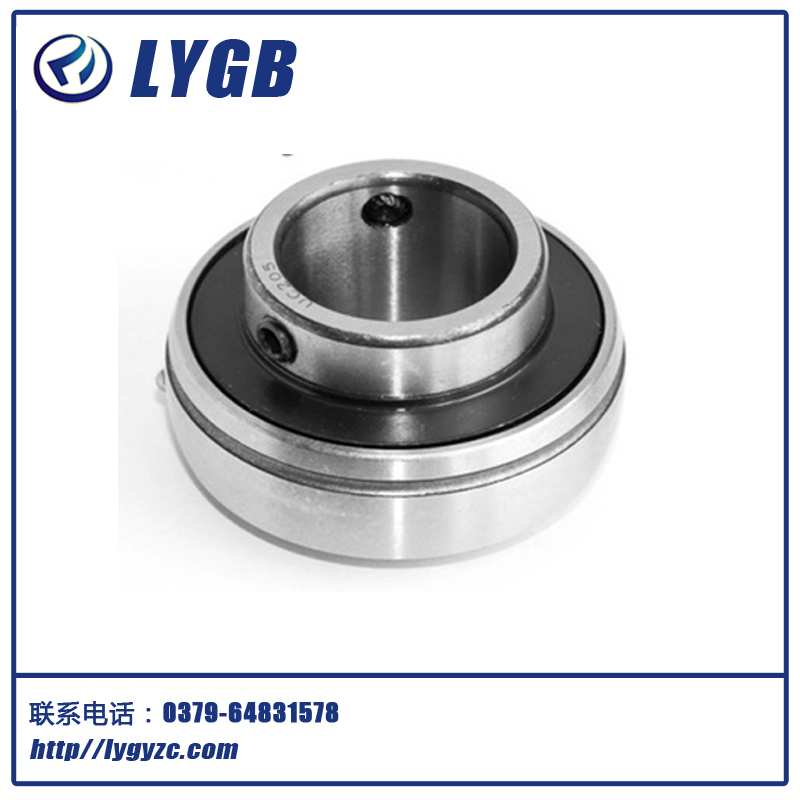

    外球面球轴承具有结构紧凑、密封完善、装卸方便、自动调心范围大等优点。使主机的机架结构简单，可采用成型钢材冲制或焊接而成。这不但改善了机器性能，且降低了成本，因此，它在农业机械，纺织机械，食品加工机械及输送带系统等领域广泛的应用。

    一、结构特点：

    外球面球轴承依据紧固装置可分为三种结构。带顶丝类的外球面球轴承是靠两个顶丝把轴固定起来，一般用于纯径向和冲击负荷不大的场合，承受轴向负荷的能力较差。带紧定套的外球面球轴是利用紧定套的螺母把轴和轴承联接在一起，因而，它能承受较大的轴向负荷。带偏心套的外球面球轴承是靠偏心套上的螺钉将轴固定，并与轴承联接在一起，因而，它承受轴向负荷的能力好。

    二、配合尺寸：

    外球面球轴承的外圈与轴承座的配合公差一般采用H7，但根据场合不同也可采用J7和K7。外球面球轴承内径采用“+”公差，一般轴的直径公差选取h7，h8，h9。

    三、安装方法：

    外球面球轴承安装时，将轴承套在轴上，先将轴承座牢固地固定在支承面上，然后将轴承紧固在轴上即可。轴承与轴的紧固方法是：对带偏心套的外球面球轴承，将偏心套套在轴承内圈的偏心台上，沿轴的旋转方向拧紧偏心套，再用内六角螺钉扳手拧紧偏心套上的紧定螺钉即可。

    四、润滑：

    外球面球轴承出厂时都填充有适量的油脂（我所采用的是2号锂基脂），在工作环境恶劣，轴承高速运转或工作温度在70℃以上时，需对轴承补充润滑脂，但在填充时一定要注意补充与原型号相同的润滑脂。
